噴射泵是利用流體流動時范靜壓能與動能相互轉換的原理來吸、送沉體的，既可用于吸送氣體，也可用于吸送液體。在化工生產中，噴射泵常用于抽真空，故又稱為噴射式真空泵。
噴射泵的工作流體可以是蒸汽，也可以是液體。圖1所示的為蒸汽噴射泵。工作蒸汽在高壓下以很高的速度從噴咀3噴出，在噴射過程.II,慈汽的靜壓能轉變為動能.產生低壓，而將氣體吸人。吸人的氣體與蒸汽混合后進入擴散芳5,速度逐漸降低，壓張隨之升高，一范后從壓出口6排出。
噴射泵構造簡單、緊決，沒有活動部分。但是效率很低，蒸汽消耗量大，故一般多當作真空泵生用，而不作為愉送設備用。由于所輸送的流體與工作流體混合，因而使其應用范圍受到一定的限制。

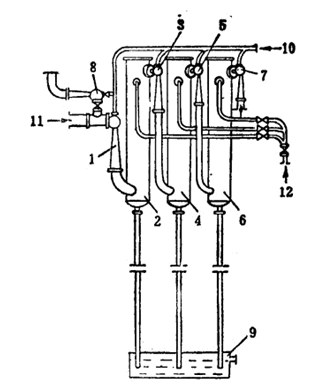

如果將幾個噴射泵巾聯起來使用，便可得到更高的真空度。圖2所示的為三級蒸汽噴射泵。工作蒸汽10與山氣體吸入口11吸人的氣體先進入第一級噴射泵1，經冷凝器2使蒸汽冷凝，氣體則進入第二級噴射泵3.而后.順序通過冷凝器4、第三級噴射泵5及冷凝器6,最后由噴射泵7排出。輔助噴射泵8與主要噴射泵并聯，用以增加啟動速度。當系統達到指定的真空度時，輔助噴射泵即可自線路中切斷。各冷凝器中的冷凝液和冷卻水均流入槽中。 |
