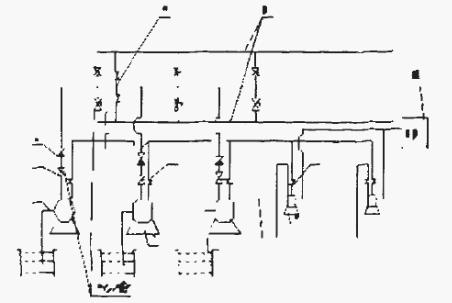

在煤礦中一般采用的真空泵是2BV型水環式真空泵，所能獲得的極限真空為3300Pa，在數十秒中內即可啟動水泵，排水布置如圖1所示。該水環真空泵是軸向單作用結構型式，葉輪與泵體相對偏心安裝，因此，當葉輪旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成一個決定于泵腔形狀的近似于等厚度的封閉水環，水環的上部分內表面恰好與葉輪輪毅相切，水環的下部內表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。葉輪輪毅與水環之間形成一個月牙形空間，并按葉片分隔為若干個互不相通、容積不等的封閉小室，隨著葉輪旋轉。如果以葉輪的上部。。為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕;當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮;當小腔與排氣口相通時，氣體便被排出泵外。真空泵吸水管與主泵的第一級水泵殼連接.真空泵排水管引導水泵房水溝內，真空泵水封管不斷向真空泵內供水封用水，在平衡室引出的泄水管上設一單向閥。水泵啟動前打開閥門，再啟動真空泵,此時電磁閥自動開啟并向水泵灌水。四臺礦水泵房內設計了墻上1m3的水箱專供真空泵灌水。
2bv型水環真空泵都可以實現離心泵無底閥排水，需設置水箱，人為灌水，水量要求不多，但是真空泵和電機要占據地面面積，并且一用一備。兩種泵啟動時間也有差異，各礦根據實際情況自由選用，均能達到經濟運行，高效節能，符合(煤礦井下排水設計規范)的要求。 |
